Виды синтетических канатов и веревок. Строение и свойства.

В обзоре будут рассмотрены основные (самые распространенные) типы синтетических канатов. Их преимущества и недостатки. Приводятся базовые сведения - уровень сложности - новичок.

Про виды материалов, используемых в производстве канатов можно прочитать в статье: Сравнение материалов. Синтетические канаты: из чего они сделаны.

1. Крученые канаты

Наиболее распространены крученые трехпрядные канаты (Laid three-stand)
Упрощенно конструкция – три по отдельности закрученных (в одну сторону) пряди скручиваются затем все вместе (в другую сторону).

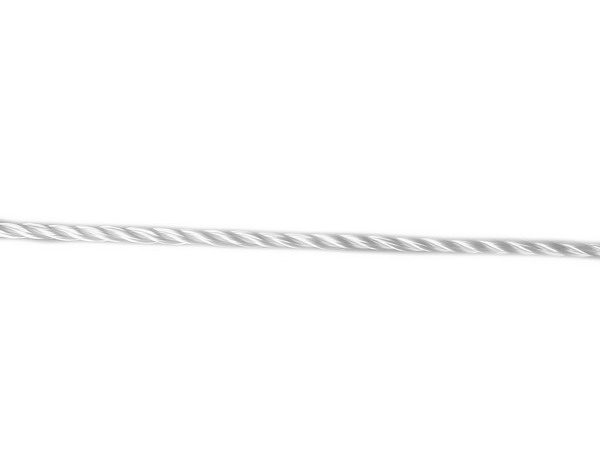

Канат полиэфирный. крученый.

В зависимости от итогового числа кручений могут быть
-мягкими (soft) – малое число круток. В этом случае конструктивно достигается наибольшая прочность каната и наименьшая растяжимость. При этом будет низкая устойчивость к истиранию и высокая склонность к зацепам и выдергиванию прядей (образование «хохлов»)
-жесткими (hard) - большое число круток. Наименьшая прочность, наибольшая растяжимость и высокая абразивная устойчивость.
-средней жесткости(medium) – среднее число круток. Самый распространенный из трех исполнений.

Такие канаты производят из натуральных волокон, металлической проволоки, синтетических - мультифиламентых, монофиламентых нитей. Комбинированные – синтетика/синтетика, синтетика/натуральные волокна, синтетика/металл

Из плюсов:
- просты в производстве (дешевизна)
-удобны для сращивания (сплетания – сплесень, огон).

Из недостатков можно отметить:
-склонность к «раскручиванию» (необходимо фиксировать концы каната)
-склонность к образованию петель (и узлов), когда канат находится без нагрузки, в свободном состоянии

Другие типы крученых канатов в рамках этой статьи рассматриваться не будут из-за сравнительно низкой распространенности. Общее сравнение характеристик с канатами других типов можно увидеть в выводах.

2. Плетеные канаты

Общая характеристика - прядность каната, т.е. число прядей, из которых он заплетается. Прядность соответствует (либо кратна) числу шпуль на плетильной машине.




16-прядная плетильная машина.
На фотографии представлен станок. На нем производится 16-прядный канат двойного плетения. Место, где соединяются нити называется точкой плетения.

Канаты этой категории можно разделить на две большие группы – с сердечником и без сердечника:

Плетеные канаты без сердечника

У всех канатов в этой группе будет внутренняя полость. Чем больше прядность, тем больше диаметр полости. Например, для 8ми прядных канатов полость незначительна, и на ощупь их очень сложно отличить от каната с сердечником. А вот 24 прядный канат без сердечника уже будет напоминать чулок (легко сминаться до плоского состояния).

8-прядные канаты L типа. (plaited rope).


Схематично, плетеный 8ми прядный канат L типа.

8ми прядный полипропиленовый канат L типа.

На рисунке видно, что такая структура каната достигается переплетением сдвоенных прядей. Прочность и линейный вес таких канатов соизмеримы с кручеными трехпрядными (при совпадающих диаметрах). Однако они не склонны к образованию петель и перекрутов.

Простые полые n-прядные канаты (hollow single-braid)
Представляют из себя обычные плетеные веревки. Ниже представлен 8ми прядный канат. Такая структура достигается простым переплетением прядей. В целом, на плетельной машине задействованы 8мь шпуль с нитью, четыре из которых движутся по часовой, а четыре - против часовой стрелки. Такие канаты просты в исполнении, удобны в использовании.

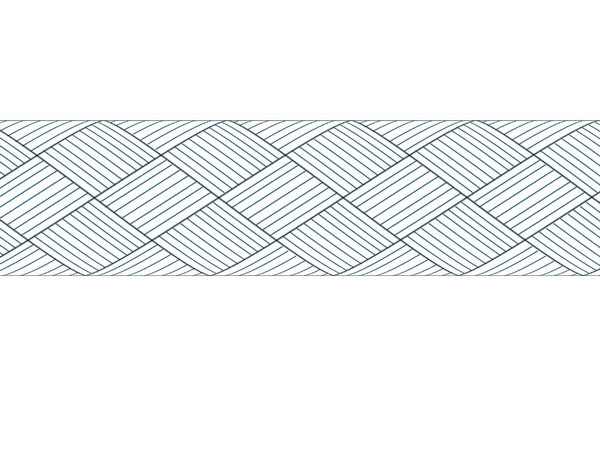

Схематично, плетеный 8ми прядный канат.

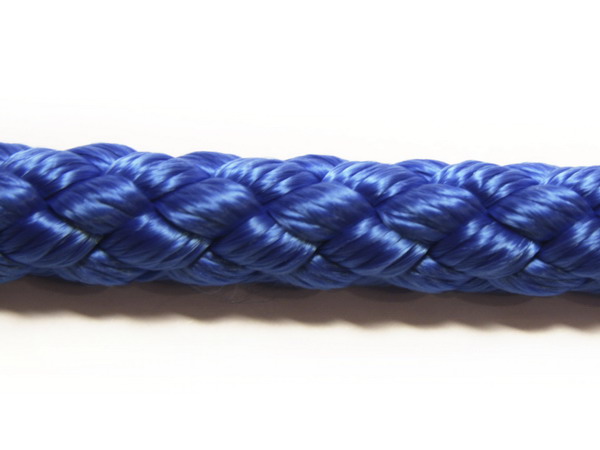

8ми прядный полипропиленовый канат

Канаты с диагональным плетением (twill braid)
Аналогично предыдущему типу, имеют пустоту в центре. Визуально, легко отличимы от простых плетеных.
Такая структура достигается переплетением прядей со смещением. Например, на машине задействованы 12 шпуль с нитью, шесть из которых движутся по часовой, а остальные шесть – против часовой стрелки. Однако, в отличии от предыдущего вида, каждая левая прядь «накрывается» двумя правыми прядями. И наоборот, каждая правая прядь «накрывается» двумя левыми.

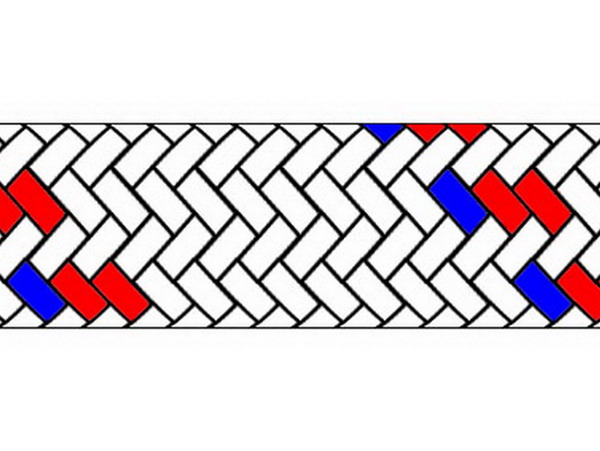

Схематично, 24 прядный канат с диагональным плетением

24 прядный полипропиленовый канат с диагональным плетением

Канаты диагонального плетения имеют чуть большую толщину оплетки, чем аналогичных простого плетения.

Канаты сплошного плетения (Solid braid)
Можно выделить в отдельную группу. Благодаря особому типу машин, на которых производят такие канаты, он получается внутри заполненный нитью, т.е. без пустот. Такие канаты широко распространены в Америке.

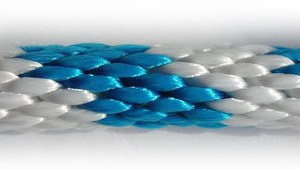

Канат сплошного плетения
Для производства таких канатов используются несколько иные плетильные машины - часть шпуль с нитью двигаются как обычно, по кругу (по часовой и против часовой стрелки), а часть поступательно (взад-вперед). При этом первые и вторые переплетаются между собой.

Плетеные канаты с сердечником

В качестве сердечника могут использоваться пучки нитей, плетеные сердечники, крученые сердечники. Бывают и более сложные конструкции, они используются для канатов специального назначения.
Сердечник и оплетка могут быть выполнены из разных материалов Такое комбинирование используется для получения определенных свойств. Например, в оплетку можно использовать устойчивый к истиранию материал, а в сердечник - более легкий, или прочный.

Канаты с плетеным сердечником (Double-braid, braid-of-braid rope)

Как правило, в качестве сердечника используется плетеный 8, 12 прядный канат быстрой протяжки. Оплетка состоит из большего числа прядей (обычно 16прядные и более) и имеет плотное плетение.

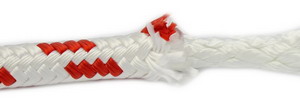

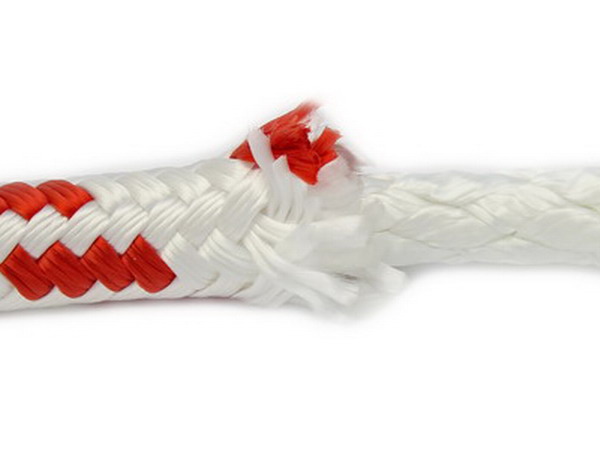

Оплетка - полиэфир, 16 прядная, диагональное плетение, сердечник - 8 прядный плетеный, полиэфир

Оплетка - полиэфир, 24 прядная, диагональное плетение, сердечник - 8 прядный плетеный, Trevo

Канаты с параллельными кручеными прядями (parallel stand rope)

Представляют из себя канаты, у которых пряди сердечника расположены параллельно центральной оси веревки. Один из самых распространенных примеров в этой группе – Kermantle rope – страховочные веревки. Сердечник состоит из трехпрядных крученых шнуров, оплетка, как правило, 24, 32 или 48 прядная. Канаты такого типа очень эффективны (прочность нитей используется на 80-90%, тогда как на простых плетеных веревках только порядка 60%) и при этом лишены недостатков обычных крученых веревок.

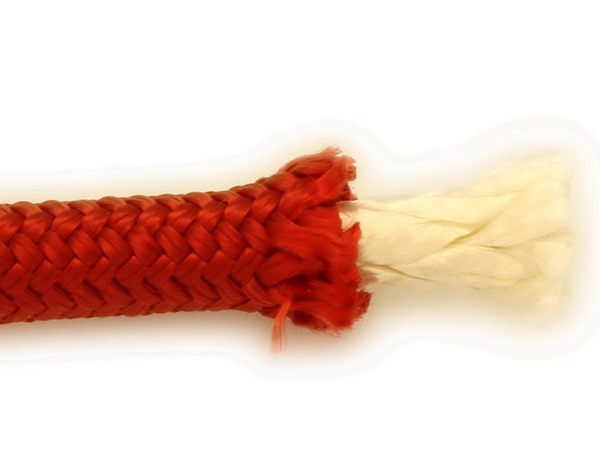

48 прядная статическая веревка

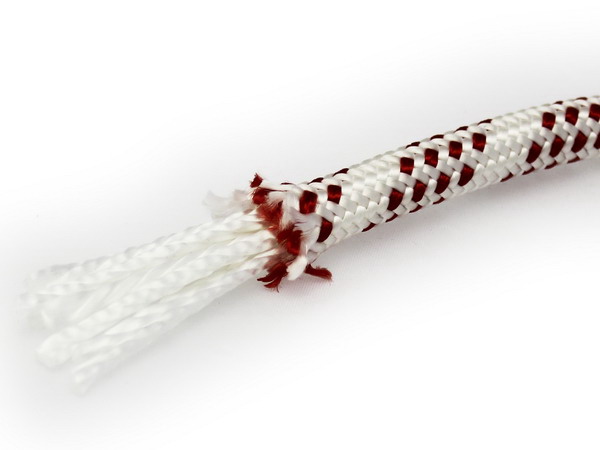

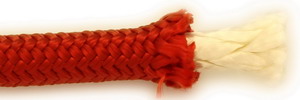

Трос-лидер 24 прядный, оплетка - диагональное плетение, сердечник - параллельные крученые пряди



Итоги
В качестве итогов можно вывести сравнительную табличку (надо понимать, что эта информация условна, и сравниваемые канаты должны быть одного диаметра и из одинакового материала).



Тип каната

Прочность

Жесткость

Удлинение

Стоимость

Трехпрядные, крученые

средняя

средняя

высокое

низкая

Простые плетеные

высокая

мягкая

среднее

средняя

Двойного плетения (с сердечником)

очень высокая

средняя

низкое

высокая

С параллельными сердечниками

очень высокая

жеская

очень низкое

высокая




При использовании материалов статьи ссылка на первоисточник www.remera.ru обязательна
